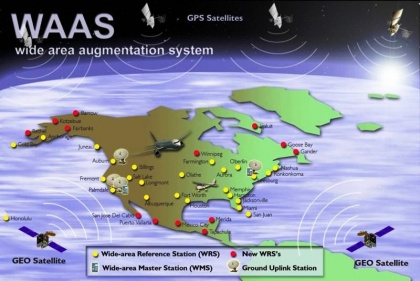

FAA WAAS System Overview.jpg

WAAS (англ. Wide Area Augmentation System) - глобальная американская система распространения дифференциальных поправок. Система начала стабильную работу в 2002 году, запущена официально в 2004. Разработана в США для повышения точности позиционирования и достоверности данных навигационных GPS систем. В первую очередь предназначена для применения в авиации. ICAO именует системы такого типа Satellite Based Augmentation System (SBAS). В Европе и Азии на основе WAAS созданы и функционируют аналогичные системы.

Сигналы WAAS транслируются с нескольких геостационарных спутников над территорией США, и принимаются GPS-навигаторами с помощью одного или нескольких из каналов. Сигнал WAAS содержит коррекции(поправки) к GPS сигналам, используя которые GPS-приемник значительно улучшает точность позиции.

Назначение и состав системы

Система WAAS создана для достижения возможности использования GPS во всех стадиях полета воздушного судна, включая точный выход к ВПП. Худшие заявленные характеристики при проектировании были — 7 метров по горизонтали и 10 метров по вертикали. Реально система обеспечивает ошибку не более 3 метра по горизонтали и 4 метров по вертикали в 95 % времени. Система состоит из космического и наземного сегментов. Поправки для спутников системы WAAS формируются с помощью развитой сети базовых станций (наземный сегмент WAAS). Спутники, покрывающие своими сигналами территорию США, составляют космический сегмент системы. Сигнал WAAS имеет ту же частоту и схожую структуру с GPS, что облегчает его реализацию в GPS-приемниках.

Наземный сегмент WAAS

Сеть базовых станций (WRS), расположенных на всей территории США, формирует поправки. Каждая из станций оборудована GPS аппаратурой и специальным программным обеспечением, предназначенным для приема GPS сигналов, анализа полученных измерений, вычисления ошибок ионосферы, отклонений траекторий и часов спутников. Эти данные передаются на центральную станцию управления (Master Station — WMS), где повторно обрабатываются и анализируются с учетом измерений, полученных со всех базовых станций сети. Затем корректирующая информация передается на геостационарные спутники и уже оттуда ретранслируются пользователям.

Космический сегмент WAAS

Космический сегмент представляет собой 5 геостационарных спутников, выполняющих прием и ретрансляцию корректирующей информации по зоне своей видимости (в нее входит вся территория США и ее окрестности). Сигнал WAAS передается на той же частоте, что и сигнал C/A L1 системы GPS, и имеет схожую структуру кодирования.

Аналоги

Полностью аналогичные WAAS системы функционируют в других районах Земли:

  • В Европе — European Geostationary Navigation Overlay Service (EGNOS)
  • В Японии — Japanese Multi-functional Satellite Augmentation System (MSAS)
  • В Индии — GPS Aided Geo Augmented Navigation (GAGAN), находится в стадии развертывания.
